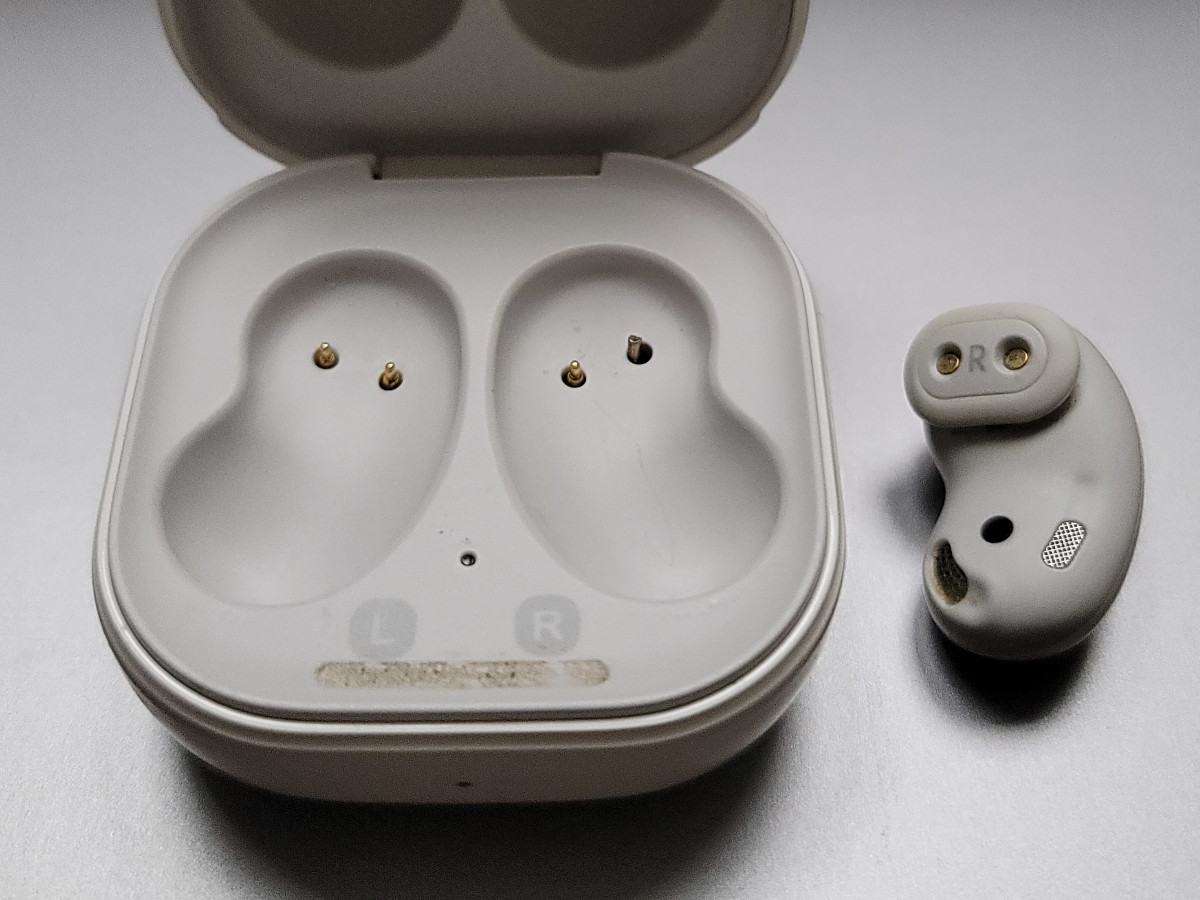

일전에 갤럭시 버즈 라이브의 충전단자가 원위치로 돌아오지 못해서 이어버드가 제대로 충전되지 않던 문제를 수리한 적이 있었는데요, 이번에는 다른 쪽 충전단자가 아예 완전히 부러져 버렸습니다. 이쯤 되면 새로 하나 사볼까 하는 생각도 들었지만 막상 열어보니 생각보다 구조가 간단해서 다시 자가수리를 시도해 보았습니다.

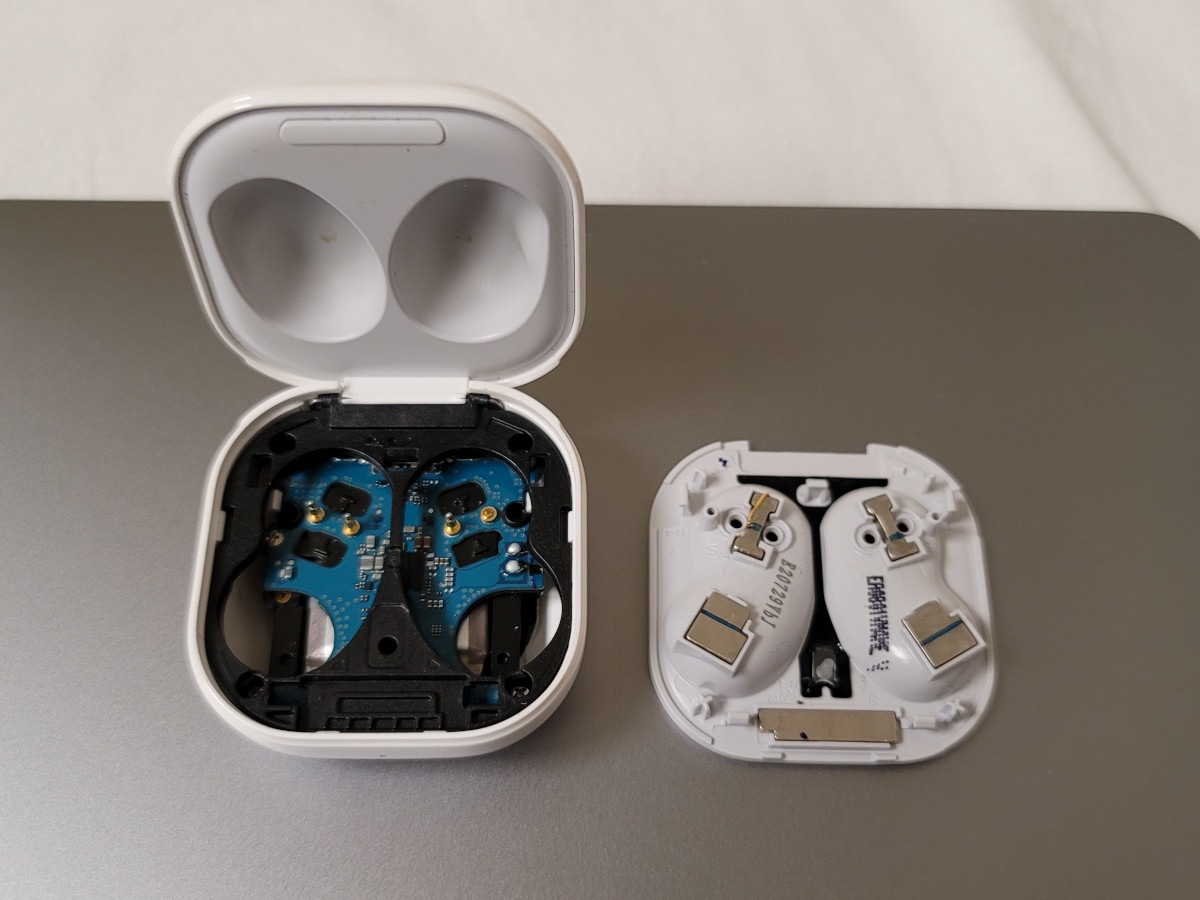

크래들(케이스)의 안쪽 커버를 분리하는 방법은 생각보다 간단합니다. 가장자리에 헤라나 얇은 플라스틱 조각 등을 밀어넣고 살짝 벌리면 유격이 생기는데 이 부분을 돌려가면서 조금씩 벌리면 쉽게 분리됩니다. 배터리 등을 교체할 예정이라면 여기서 안쪽의 검은색 프레임과 기판 등을 추가로 분리해야겠지만 저는 충전단자만 새로 붙일 예정이었기에 더 이상의 분해는 필요하지 않았습니다.

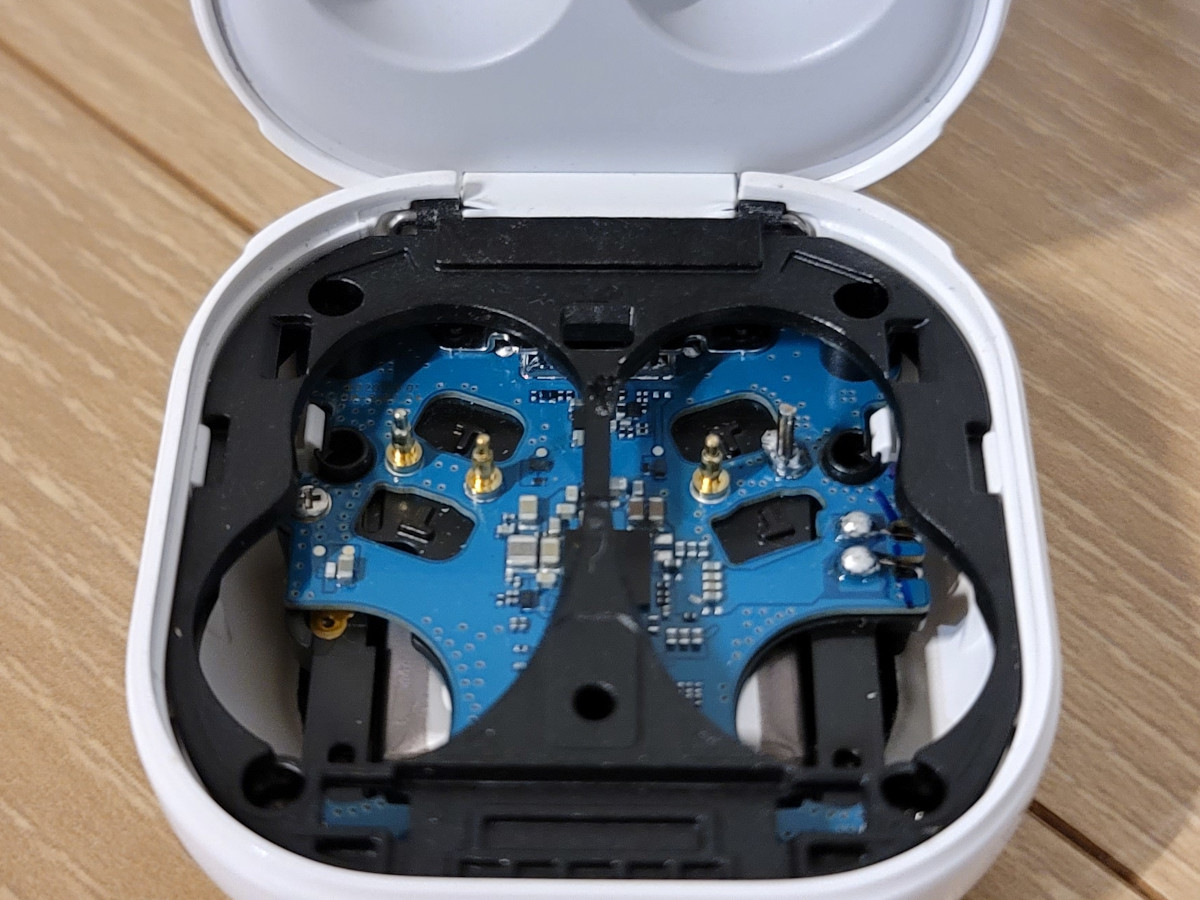

충전단자가 부러진 부분에 충전단자와 비슷한 길이의 금속 막대를 납땜해서 붙이면 정상적으로 동작하지 않을까 하는 것이 제 계획이었습니다. 일단 충전단자를 대체할 금속 부품으로는 종이클립을 적당한 길이로 자르니 굵기도 딱 맞고 괜찮아 보였습니다. 다만 이걸 어떻게 붙일지가 고민이었는데 일단은 땜납부터 자리를 잡아둔 후 이걸 녹이면서 위에 종이클립 조각을 올려보기로 했습니다.
한 손에는 인두, 다른 한 손에는 족집게를 들고 손을 떨면서 몇 번이고 위치를 조정한 끝에 원하는 방향으로 클립 조각을 세우는 데 성공했습니다. 제 실력으로는 한 번에 똑바로 세우는 건 불가능에 가까워서 일단은 기울어지더라도 땜납에 클립 조각이 붙도록 한 뒤에 인두로 다시 납을 녹여가면서 클립을 조금씩 밀어서 수직이 되도록 위치를 조정했습니다.

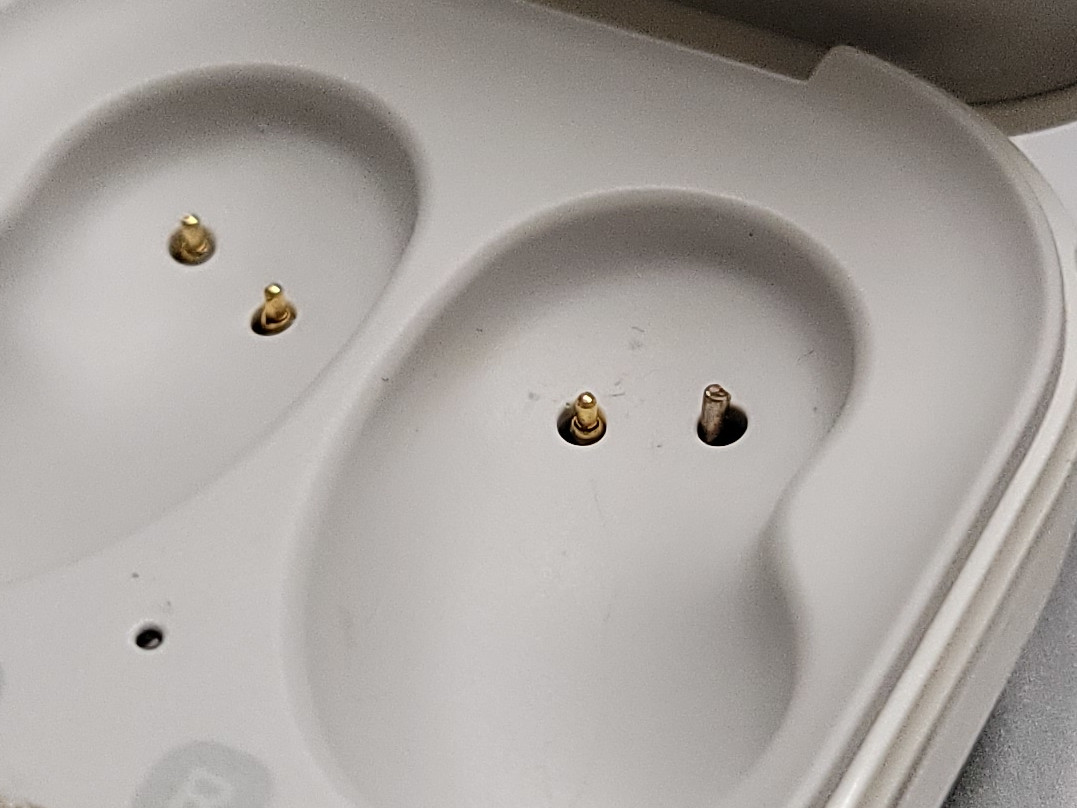

분리해 둔 커버를 덮기 전에 이어버드를 올려서 정상적으로 충전이 되는 지 확인한 후 커버를 덮었습니다. 사실 구멍 크기에 약간 여유가 있어서 클립 조각을 아주 정확히 수직으로 세우지 않더라도 적당히 맞긴 하더군요. 클립 조각의 길이는 충전단자가 눌리지 않은 상태의 길이 정도에 맞추시면 충전이나 뚜껑을 닫는 데 문제가 없는 것 같습니다.
